該系列鍋爐為臥式結構，其燃油部分的爐膽及煙管管群均布置在鍋殼的下部，其廢氣受熱面的煙管管群一般布置在燃油部分的上部。該結構形式非常便于甲板層間低及尾排氣形式的船舶結
訂貨須知
1.鍋爐訂貨時供需雙方一般應簽訂技術規格書，詳細約定供需技術要求、驗收標準及入級要求。
2.技術規格書應注明所需鍋爐的名稱、型號、規格、蒸發量、工作壓力、燃料種類、給水溫度、電源等要求。同時，用戶還應提供柴油機的功率，排煙量、排煙溫度、許用背壓等數據，以便于工廠計算選型。
3.用戶如有特殊要求，工廠可根據具體要求設計制造，滿足用戶的需求。

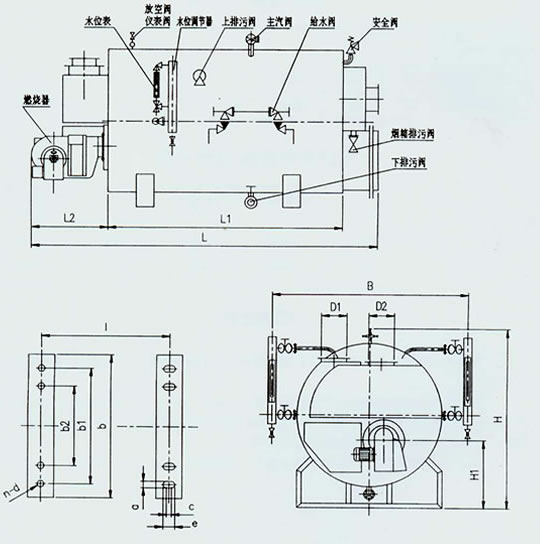

示意圖>>>
